Y12Ⅱ/运12II/Harbin Y-12飞机燃油系统

Y12Ⅱ/运12II/Harbin Y-12飞机燃油系统

Y12Ⅱ/运12II/Harbin Y-12飞机燃油系统

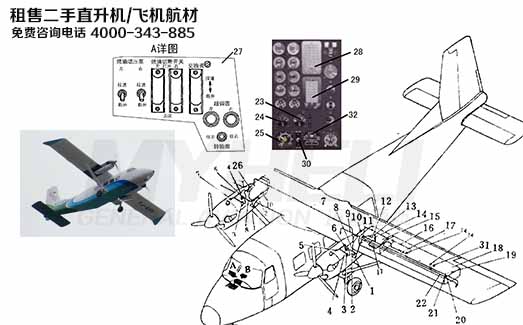

       Y-12飞机燃油系统中左右油箱是相互对称的，该系统由2个机翼整体油箱、2个发动机供油系统和工作指示系统等组成。系统不仅储存燃油，同时保证飞机在预定飞行状态下按需向发动机供油，并由工作指示系统实施监控。
1. 燃油增压泵   9. 通气管   17. 喷射泵   26. 交输阀
2. 燃油压力信号器   10. 单向活门   18. 机翼整体油箱   27. 中央操纵台
3. 燃油滤   11. 浮子活门   19.、22. 通气管 28. 警告板
4. 燃油切断开关   12. 放沉淀开关   20. 真空活门   29. 信号板
5. 发动机燃油进口 13. 放油开关   21. 浮子活门   30. 转换开关
6. 燃油压力传感器   14. 油量表传感器   23. 燃油压力指示器(右)    31. 加油口
7. 交输管路   15. 油箱消耗隔舱 24. 燃油压力指示器(左) 32. 燃油流量指示器
8. 单向活门   16. 喷射泵供油管路   25. 燃油油量指示器
